تشخیص و علت‌یابی فنی

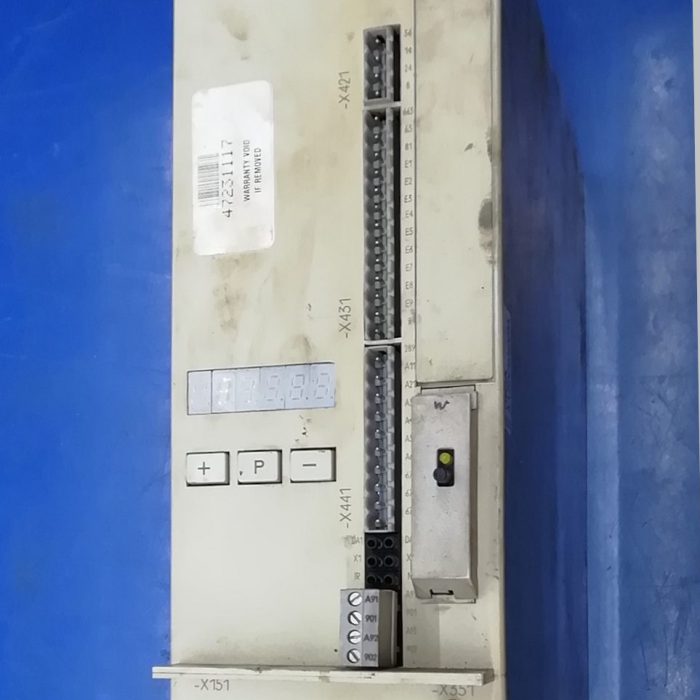

در جریان عیب‌یابی برای تعمیر منبع تغذیه زیمنس ، با تست‌های الکتریکی و بازبینی بصری مشخص شد که نفوذ رطوبت باعث ایجاد مسیرهای هدایت‌پذیر روی فیبر مدار چاپی شده و مدار کنترل تریگر آسیب دیده است. این نوع خرابی‌ها معمولاً منجر به افزایش ناگهانی یا ناپایداری DCBUS می‌شوند که عملکرد کل Power Module و درایو Sinamics را مختل می‌کند. تشخیص دقیق عامل باعث شد برنامه تعمیر منبع تغذیه Siemens هدفمند و اقتصادی دنبال شود.

اقدامات تعمیر و بازسازی برد

روند تعمیر منبع تغذیه Siemens شامل مراحل زیر بود:

• پاک‌سازی کامل برد و حذف آلودگی‌ها و رسوبات ناشی از رطوبت؛

• بازسازی لایه‌های فیبری و مسیرهای آسیب‌دیده روی PCB با تکنیک‌های لحیم‌کاری و بازگردانی مسیر؛

• تعویض اپتوکوپلرها، اجزای حفاظتی و المان‌های تریگر که عملکرد صحیح منبع را تضمین می‌کنند؛

• بازبینی و اصلاح تنظیمات حفاظتی درایو Sinamics جهت جلوگیری از تکرار خطاهای افزایش ولتاژ.

این مراحل به‌صورت متوالی و تحت کنترل کیفیت انجام شد تا پس از تعمیر منبع تغذیه Siemens، هیچ نقطه ضعف الکتریکی یا مکانیکی باقی نماند.

تست‌ها و تأیید عملکرد

پس از تعویض قطعات و بازسازی برد، فرایند تست برای تأیید پایداری DCBUS و عملکرد ماژول انجام شد. تست‌ها شامل اندازه‌گیری ولتاژ در شرایط خاموش/روشن، تست ایزولاسیون، و آزمون عملکرد تحت بار واقعی بود. نتایج نشان داد تعمیر منبع تغذیه Siemens با موفقیت انجام شده و ماژول در شرایط عملیاتی پایدار عمل می‌کند.

تحویل گزارش و توصیه‌های نگهداری

دستگاه پس از پایان تعمیر منبع تغذیه Siemens همراه با گزارش فنی کامل، شامل شرح عیوب، قطعات تعویض‌شده و نمودارهای تست به مشتری تحویل داده شد. همچنین توصیه‌های نگهداری پیشگیرانه ارائه شد که شامل بررسی دوره‌ای جلوگیری از نفوذ رطوبت، کنترل وضعیت خنک‌کننده و چکاپ تنظیمات حفاظتی در فواصل زمانی معین است تا احتمال نیاز به تعمیر منبع تغذیه Siemens در آینده کاهش یابد.

نتیجه‌گیری و تماس خدمات

خلاصه اینکه پروژه تعمیر منبع تغذیه زیمنس با بازسازی برد، تعویض اجزای معیوب و تست بار موفقیت‌آمیز به پایان رسید و عملکرد پایدار ماژول Sinamics بازیابی شد.
