انکودر (Encoder) و کاربرد آن در سیستمهای صنعتی
مقدمه
با پیشرفت فناوری و گسترش اتوماسیون صنعتی، نیاز به کنترل دقیق موقعیت، سرعت و حرکت تجهیزات بیش از پیش احساس میشود. یکی از مهمترین تجهیزات مورد استفاده برای دستیابی به این هدف، انکودر (Encoder) است. Encoder نوعی حسگر الکترومکانیکی است که حرکت مکانیکی را به سیگنالهای الکتریکی تبدیل میکند و اطلاعات ارزشمندی درباره موقعیت، سرعت و جهت حرکت در اختیار سیستمهای کنترلی قرار میدهد. که امروزه در صنایع مختلف از جمله رباتیک، تجهیزات پزشکی، ماشینآلات CNC، خطوط تولید و سیستمهای حملونقل کاربرد گستردهای دارند.
تعریف انکودر
وسیلهای است که حرکت چرخشی یا خطی را اندازهگیری کرده و آن را به سیگنالهای دیجیتال یا آنالوگ تبدیل میکند. این سیگنالها توسط کنترلرها، PLCها یا درایوهای موتور پردازش شده و برای کنترل دقیق تجهیزات مورد استفاده قرار میگیرند.
به بیان ساده، انکودر همانند چشم سیستم کنترلی عمل میکند و اطلاعات لازم درباره وضعیت واقعی حرکت را در اختیار سیستم قرار میدهد.
اصول عملکرد انکودر

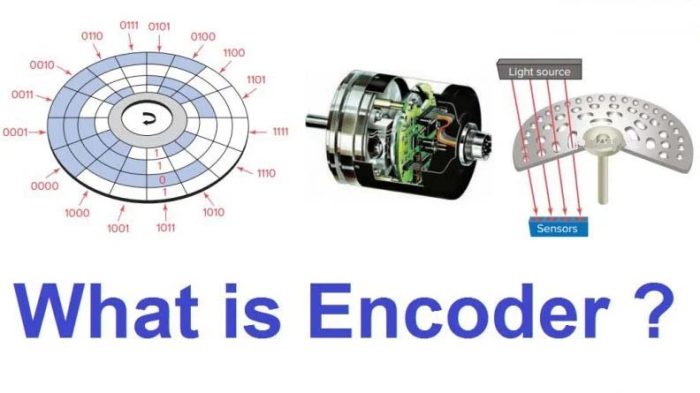

عملکرد Encoder بر پایه تبدیل حرکت فیزیکی به سیگنال الکتریکی است. در انکودرهای نوری، یک دیسک دارای شیارهای مشخص بین منبع نور و حسگر قرار میگیرد. با چرخش دیسک، نور به صورت متناوب از شیارها عبور کرده و پالسهای الکتریکی تولید میشود. تعداد این پالسها متناسب با میزان چرخش محور است.
در انکودرهای مغناطیسی نیز به جای نور از میدان مغناطیسی استفاده میشود. تغییرات میدان توسط سنسورها تشخیص داده شده و به سیگنالهای قابل پردازش تبدیل میشود.
انواع انکودر
انکودرها به دو گروه اصلی تقسیم میشوند:
انکودر افزایشی (Incremental Encoder)
در این نوع، خروجی به صورت پالسهای متوالی تولید میشود. تعداد پالسها میزان حرکت را مشخص میکند. در صورت قطع برق، اطلاعات موقعیت از بین میرود و سیستم نیاز به مرجعگیری مجدد خواهد داشت.
مزایا:
- قیمت مناسب
- نصب آسان
- سرعت پاسخگویی بالا
- کاربرد گسترده در کنترل سرعت
انکودر مطلق (Absolute Encoder)
در این نوع، هر موقعیت دارای یک کد اختصاصی است. بنابراین حتی پس از قطع برق نیز موقعیت محور حفظ میشود.
مزایا:
- دقت بسیار بالا
- عدم نیاز به مرجعگیری
- قابلیت اطمینان بیشتر در کاربردهای حساس
نحوه عملکرد انکودر در کنار موتور
Encoder معمولاً روی محور موتور نصب میشود و به عنوان یک حسگر بازخورد عمل میکند. هنگامی که موتور شروع به چرخش میکند، محور انکودر نیز همراه آن میچرخد. Encoder این حرکت را به پالسهای الکتریکی تبدیل کرده و به درایو یا کنترلر ارسال میکند.
برای مثال اگر یک انکودر دارای رزولوشن ۱۰۰۰ پالس در هر دور باشد، با هر بار چرخش کامل موتور، ۱۰۰۰ پالس تولید خواهد شد. کنترلر با شمارش این پالسها میتواند موقعیت دقیق موتور را محاسبه کند.

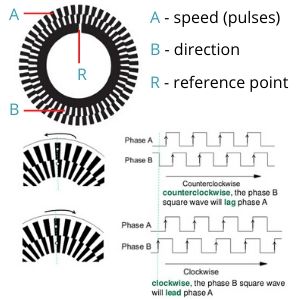

همچنین با اندازهگیری تعداد پالسها در یک بازه زمانی مشخص، سرعت موتور تعیین میشود. استفاده از کانالهای مختلف خروجی نیز امکان تشخیص جهت چرخش را فراهم میکند.
این فرآیند یک سیستم کنترل حلقه بسته (Closed Loop) ایجاد میکند. در این سیستم، کنترلر دائماً وضعیت واقعی موتور را با مقدار مورد نظر مقایسه کرده و در صورت وجود خطا، فرمان اصلاحی صادر میکند. به همین دلیل موتورهای مجهز به انکودر دقت بسیار بالاتری نسبت به سیستمهای بدون بازخورد دارند.
پارامترهای مهم در انتخاب انکودر
برای انتخاب انکودر مناسب باید عوامل زیر را در نظر گرفت:
- رزولوشن یا تعداد پالس در هر دور
- حداکثر سرعت کاری
- نوع خروجی الکتریکی
- شرایط محیطی مانند دما، رطوبت و گردوغبار
- نوع نصب و ابعاد مکانیکی
میزان دقت مورد نیاز
کاربردهای انکودر در صنایع مختلف
کنترل موتورهای سروو و استپر
مهمترین کاربرد انکودر در موتورهای سروو است. انکودر به صورت لحظهای موقعیت و سرعت موتور را اندازهگیری کرده و اطلاعات را به درایو ارسال میکند. این قابلیت امکان حرکت بسیار دقیق و کنترلشده را فراهم میسازد.
در موتورهای استپر نیز از انکودر برای تشخیص خطا و جلوگیری از گم شدن پلهها استفاده میشود.
۲. ماشینآلات CNC
در دستگاههای CNC موقعیت ابزار برش باید با دقت بسیار بالا کنترل شود. انکودرها اطلاعات دقیق موقعیت محورهای مختلف دستگاه را در اختیار کنترلر قرار داده و امکان تولید قطعات با تلرانسهای بسیار کم را فراهم میکنند.
۳. صنایع بستهبندی و چاپ
در خطوط بستهبندی، برش، چاپ و لیبلگذاری، هماهنگی بین اجزای مختلف اهمیت زیادی دارد. انکودر سرعت و موقعیت محصولات را اندازهگیری کرده و باعث میشود عملیات در محل صحیح انجام شود.
۴. آسانسورها و بالابرها
در سیستمهای آسانسور، انکودر موقعیت کابین را به صورت مداوم اندازهگیری میکند. این اطلاعات برای توقف دقیق در طبقات، کنترل سرعت و افزایش ایمنی مورد استفاده قرار میگیرد.
۵. رباتهای صنعتی
در رباتهای صنعتی، انکودر زاویه و موقعیت هر مفصل را مشخص میکند. این ویژگی باعث میشود ربات بتواند حرکات پیچیده را با دقت بالا و قابلیت تکرار مناسب انجام دهد.
۶. تجهیزات پزشکی
دستگاههای تصویربرداری پزشکی، تجهیزات آزمایشگاهی و رباتهای جراحی برای حرکت دقیق اجزای خود از انکودر استفاده میکنند. دقت بالای این حسگرها نقش مهمی در عملکرد صحیح تجهیزات پزشکی دارد.
۷. نوار نقالهها و خطوط انتقال مواد
در صنایع تولیدی، انکودرها برای اندازهگیری سرعت و مسافت حرکت نوار نقالهها به کار میروند. این اطلاعات برای شمارش محصولات، تنظیم سرعت خط و هماهنگی فرآیندها ضروری است.
۸. صنایع فولاد، سیمان و معدن
در صنایع سنگین از انکودر برای پایش سرعت دوران موتورهای بزرگ، گیربکسها و تجهیزات انتقال قدرت استفاده میشود. این اطلاعات به بهبود عملکرد و کاهش خرابی تجهیزات کمک میکند.
مزایای استفاده از انکودر
استفاده از Encoder مزایای متعددی دارد:
- افزایش دقت کنترل حرکت
- بهبود کیفیت تولید
- کاهش خطاهای عملیاتی
- افزایش بهرهوری تجهیزات
- امکان پیادهسازی سیستمهای اتوماسیون پیشرفته
- کاهش هزینههای تعمیر و نگهداری
- افزایش ایمنی تجهیزات و اپراتورها
محدودیتها و چالشها
با وجود مزایای فراوان، این تجهیزات نیز دارای محدودیتهایی هستند. برخی انکودرهای نوری در محیطهای دارای گردوغبار، روغن یا رطوبت زیاد ممکن است دچار کاهش دقت شوند. همچنین ضربههای مکانیکی و ارتعاشات شدید میتوانند بر عملکرد آنها تأثیر بگذارند. به همین دلیل انتخاب نوع مناسب انکودر بر اساس شرایط کاری اهمیت زیادی دارد.
نتیجه گیری
انکودر یکی از مهمترین اجزای سیستمهای کنترل حرکت در صنعت محسوب میشود. این تجهیز با تبدیل حرکت مکانیکی به سیگنالهای الکتریکی، اطلاعات دقیقی از موقعیت، سرعت و جهت حرکت در اختیار سیستمهای کنترلی قرار میدهد. ترکیب موتور، درایو و انکودر اساس بسیاری از سامانههای مدرن اتوماسیون را تشکیل میدهد. با توجه به نیاز روزافزون صنایع به دقت، سرعت و بهرهوری بیشتر، نقش انکودرها در آینده صنعت و فناوری بیش از پیش افزایش خواهد یافت.
